📹 Провода для видеонаблюдения и интернета: тянуть вместе с силовой или нет

Приезжаю на объект, где хозяин сам «сэкономил» на электрике. Витую пару для камер он затянул в одну гофру с кабелем на розетки. Результат — картинка с камер сыплется, интернет режет скорость до 20 мегабит на гигабитном тарифе.

Причина простая: силовой кабель под нагрузкой создаёт электромагнитное поле. Слаботочка это поле ловит как антенна. И начинаются наводки — помехи, потеря пакетов, артефакты на видео.

Разберу, как разводить слаботочку правильно, чтобы через год не долбить штробы заново.

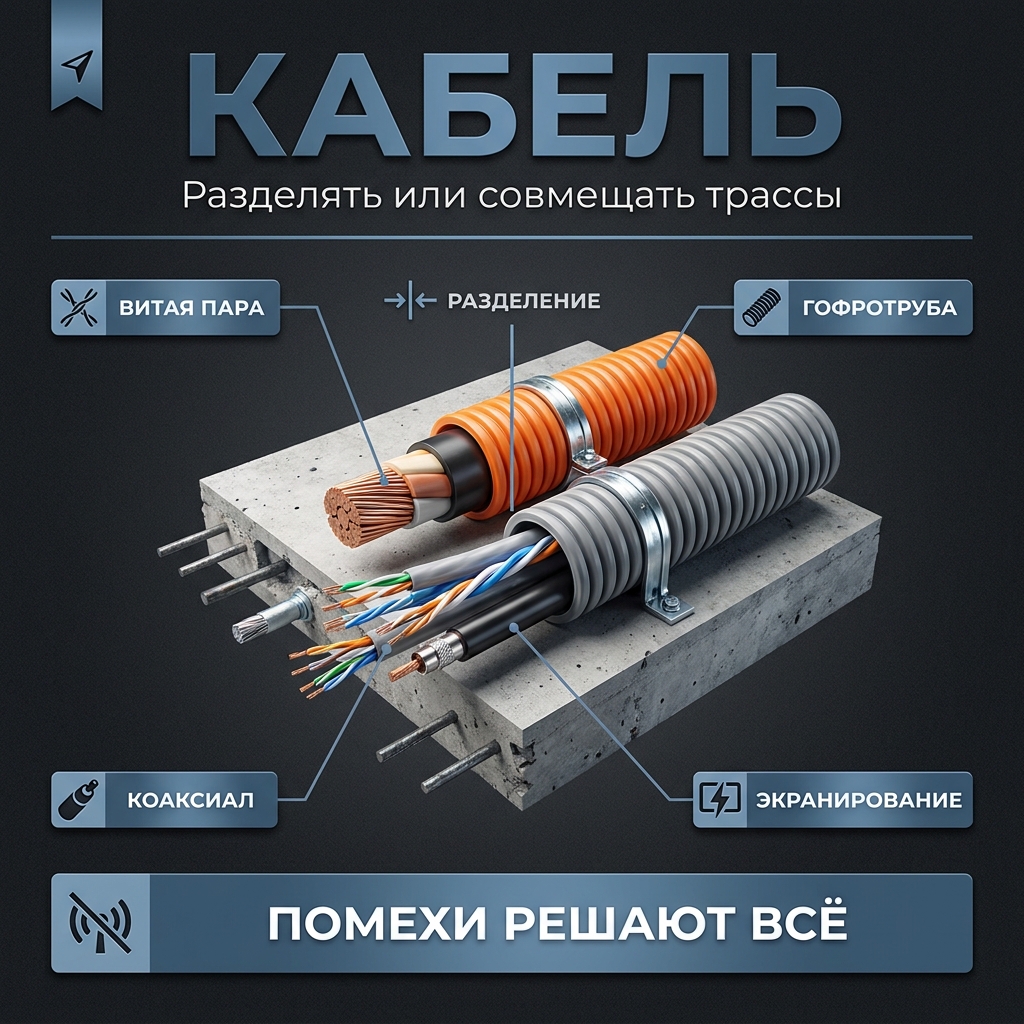

⚡ Почему нельзя пихать всё в одну трубу

Силовой кабель 220 В и слаботочка (витая пара, коаксиал, кабель домофона) — это два разных мира. Их нужно физически разносить.

На практике держу дистанцию между силовой и слаботочной линией минимум 150–200 мм при параллельной прокладке. Если стены позволяют — развожу по разным сторонам от угла или по разным штробам. В одной общей гофре — никогда, это прямой путь к наводкам.

Пересекать линии можно, но только под прямым углом, 90 градусов. В точке пересечения наводка минимальна — провода «видят» друг друга долю секунды. А вот параллельный забег на пару метров вплотную — гарантированный источник помех.

🔌 Что реально влияет на качество сигнала

Главный враг — не сам факт соседства, а длина параллельного участка и нагрузка на силовой кабель. Чем длиннее провода идут бок о бок и чем больше ток в силовом — тем сильнее наводка.

Для камер по витой паре (стандарт PoE) критична и длина линии. Больше 90–100 метров одним куском — уже риск падения сигнала, особенно если кабель дешёвый омеднённый (CCA), а не чистая медь. В Приазовье с нашей влажностью CCA ещё и окисляется на уличных участках — берите только полную медь, категория 5e и выше.

Для видеонаблюдения на улице отдельная боль — грозозащита. Летние грозы у нас злые, и наводка по длинной линии от близкого разряда выжигает порт регистратора на раз. Ставьте грозоразрядники на уличные камеры, стоит копейки против нового регистратора.

📏 Как правильно развести на этапе черновой

Слаботочку закладываю всегда отдельным контуром. Своя гофра, свои штробы, свой ввод в щиток — слаботочный бокс отдельно от силового.

От роутера и регистратора линии расхожу лучами к каждой точке. Не шлейфом, а звездой — каждая камера и каждая розетка RJ45 своим кабелем до коммутатора. Дороже по метражу, зато любую точку чинишь не трогая остальные.

Розетки под интернет и вывод под камеру планирую до штукатурки. Переделка потом — это штробить свежую стену, а хозяева обычно вспоминают про камеру во дворе уже когда фасад закончен. Один вывод под уличную камеру в углу дома с запасом кабеля метра три в петле — и вы спокойны.

💡 Частая ошибка, которая всплывает через год

Экономят на кабель-канале и тянут слаботочку по улице открыто, вдоль силовой линии на фасаде. УФ убивает оболочку за пару сезонов, а параллельный забег вдоль питания даёт наводки.

Уличную витую пару берите в чёрной УФ-стойкой оболочке, а лучше — в отдельной гофре или кабель-канале. И разносите от силового провода на те же 150–200 мм минимум.

Второй промах — экономия на количестве жил. Тянут одну витую пару «на всё» и делят её на два устройства через разветвитель. Скорость и стабильность падают. Каждому устройству — свой кабель, это не то место, где надо жаться.

Слаботочка стоит недорого относительно всей сметы, но именно на ней потом висит комфорт всего дома — интернет, камеры, домофон. Заложите её как надо один раз, и забудете о проблеме на десятилетие.
