🔌 УЗО и автоматы: на каждую группу свой или экономим на щите

Захожу на объект в Николаевке. Хозяин гордо показывает щит: одно УЗО на весь дом. «Михаил, электрик сказал — этого хватит, зачем деньги на ветер». А через месяц у него холодильник выбивал розетки в ванной, и вся семья сидела без света, пока искали, где коротит.

Вот в этом вся проблема экономии на щите. УЗО и автомат — разные приборы с разными задачами. Один спасает провод от пожара, второй спасает тебя от удара током. И когда всё вешают на один прибор, дом превращается в лотерею.

Разберу спокойно, где реально можно сэкономить, а где экономия выйдет боком.

⚡ Автомат и УЗО — это не одно и то же

Автомат защищает проводку. Перегрузка или короткое замыкание — он вырубается, чтобы кабель не расплавился и не начался пожар. Всё, его работа на этом заканчивается. Человека от тока автомат не спасёт.

УЗО работает по другому принципу — ловит утечку тока. Пробило изоляцию, коснулся оголённого провода, влага в розетке — ток уходит «на сторону», и УЗО за доли секунды рвёт цепь. Стандартная защита людей — прибор на 30 мА, для влажных зон типа ванной берут 10 мА.

Путать их нельзя. Автомат без УЗО — дом без защиты от удара. УЗО без автомата — провод, который сгорит при коротком. Нужны оба, вопрос только в раскладке по группам.

🧩 Одно УЗО на весь дом — почему это плохая идея

Экономный вариант выглядит так: вводной автомат, одно УЗО на 63 А, а за ним автоматы по группам. Дёшево, компактно. И неудобно до злости.

Первая беда — селективность. Утечка в любой точке дома вырубает всё разом. Стоишь в темноте и гадаешь: то ли стиралка, то ли проводка в гараже, то ли уличный фонарь после дождя. Ищешь причину полдня.

Вторая беда — ток утечки суммируется. У каждого прибора есть свой микроток утечки — это норма. Когда все висят на одном УЗО, эти микротоки складываются, и прибор начинает ложно срабатывать без всякой аварии. На большом доме одно общее УЗО — почти гарантированные внезапные отключения.

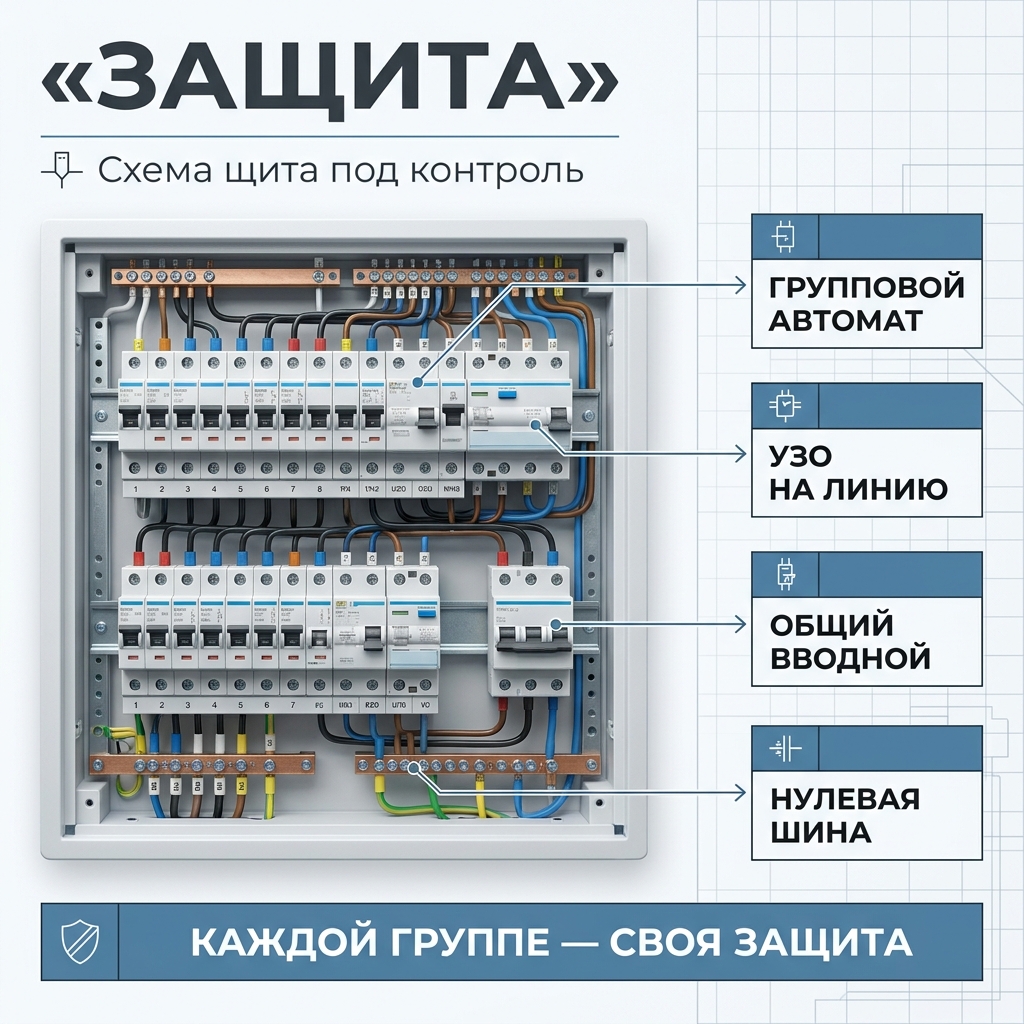

🔧 Как раскладываю группы на реальном щите

Моя рабочая схема для дома 100–150 м² в Приазовье. На влажные и опасные зоны — отдельное УЗО на каждую или на пару близких групп.

Ванная, санузел, бойлер — своё УЗО на 10 мА, это зоны с водой, тут не экономят никогда. Кухня с мойкой и мощной техникой — отдельное на 30 мА. Розеточные группы комнат — можно объединить по 2-3 под одно 30 мА. Освещение обычно пускаю без УЗО, но под своими автоматами.

Отдельная история — улица и хозблок. У нас летом влажность высокая, а после дождя земля мокрая. Уличные розетки, насос скважины, фонари — обязательно своё УЗО на 30 мА, иначе первый же ливень посадит весь дом.

Каждая группа — свой автомат по сечению кабеля. Розетки на кабеле 3×2,5 — автомат 16 А. Освещение на 3×1,5 — 10 А. Электроплита или духовка — отдельная линия кабелем потолще под свой автомат 25–32 А в зависимости от мощности.

💰 Где экономия оправдана, а где глупость

Реально сэкономить можно на объединении сухих розеточных групп — две спальни под одно УЗО вполне живут годами без проблем. Тут переплата за отдельные приборы себя не оправдает.

А вот дифавтомат вместо связки «УЗО + автомат» — вещь спорная. Он совмещает обе функции в одном корпусе и экономит место, но стоит дороже отдельной пары и при поломке меняешь весь прибор целиком. Ставлю их, когда в щите реально не хватает места, а не ради экономии.

Считаем на пальцах. Приличное УЗО ABB или Schneider — 2500–3500 рублей за штуку в ценах 2025 года. На средний дом добавить 3-4 отдельных УЗО против одного общего — это 8-10 тысяч разницы. На фоне стоимости всей стройки — копейки, а спишь спокойно.

Электрощит — не то место, где режут бюджет. Экономия в десять тысяч однажды может стоить сгоревшего дома или чьей-то жизни, и я это видел не в теории.

Собирайте щит с головой — по группам, с раздельной защитой мокрых зон, и он отработает четверть века без нареканий.
