🌍 Заземление ванной и кухни: уравнивание потенциалов, которое забывают

Вскрывал я как-то ванную в доме под Таганрогом — хозяин жаловался, что бьёт током от смесителя. Не сильно, но чувствительно. Оказалось: заземление в щитке есть, розетки трёхжильные, всё как надо. А вот про уравнивание потенциалов электрик «забыл». Точнее, не знал.

И это самая частая беда на объектах. Люди платят за нормальную проводку, ставят УЗО, а простую медную шину за 500 рублей никто не смонтировал. В итоге труба, ванна и полотенцесушитель живут своей электрической жизнью — до первого пробоя.

⚡ Что такое уравнивание потенциалов и почему это не то же самое, что заземление

Заземление — это отвод опасного тока в землю через защитный проводник. Уравнивание потенциалов — это соединение всех металлических штук в доме между собой, чтобы между ними не было разницы напряжений.

Разница простая. Ток бьёт не потому, что где-то есть напряжение, а потому что между двумя точками эта разница есть. Взялся за кран одной рукой, коснулся ванны другой — и если у них разный потенциал, ток пойдёт через тебя.

Уравнивание убирает эту разницу в ноль. Все трубы, ванна, металлический корпус — на одном уровне. Даже если куда-то залезло напряжение, тебя между двумя точками уже не дёрнет.

🔧 Основная и дополнительная система: не путайте

Есть два уровня. Основная система уравнивания (ОСУП) собирается в районе вводного щита: туда заводят PE-шину, металлические трубы водопровода, отопления, газ (через специальную перемычку), корпус ввода. Одна главная заземляющая шина, к которой всё стягивается.

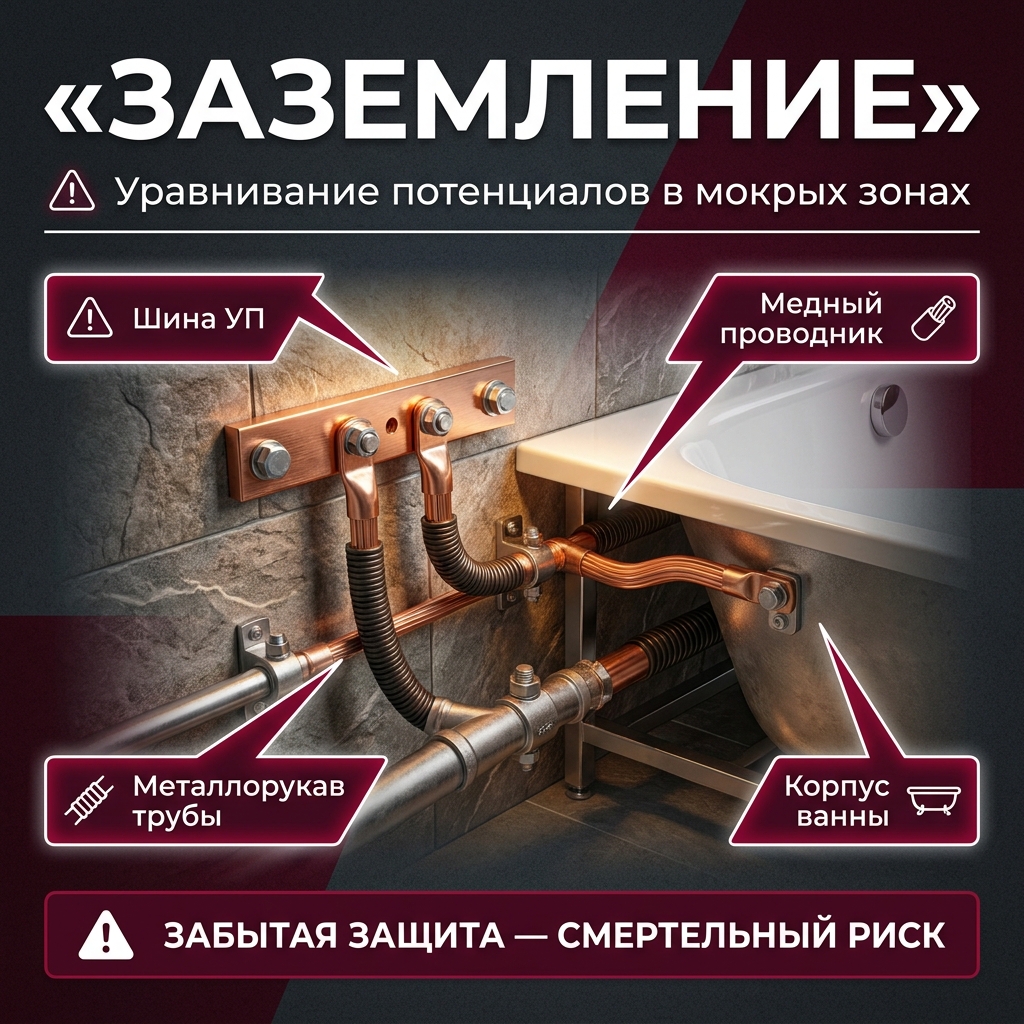

Дополнительная система (ДСУП) — это уже в ванной и кухне. Отдельная коробка КУП, обычно за унитазом или под ванной, куда сходятся проводники от ванны, труб горячей и холодной воды, полотенцесушителя, канализации если металлическая.

Частая ошибка: делают только основную и думают, что хватит. Не хватит. От щита до ванны десятки метров провода и стыков — потенциал по дороге «уходит». Локальная коробка в санузле обязательна для влажных помещений.

💧 Как это выглядит на деле и чем соединять

Работаю обычно так. Ставлю коробку КУП, от неё медным проводником сечением 4 квадрата тяну до PE-шины щита. От самой коробки к трубам и ванне — жёлто-зелёный провод 2,5–4 квадрата, зависит от того, магистральный это проводник или ответвление.

К металлической трубе цепляю не абы как — специальным хомутом с зачищенной до блеска площадкой контакта. Никаких скруток на резьбе. Пластиковые трубы, понятно, не соединяю — там уравнивать нечего, но металлический смеситель на пластике всё равно подключаю отдельным проводником.

Реальный случай: в новостройке под Ростовом застройщик поставил пластиковый водопровод и решил, что ДСУП не нужна вообще. А полотенцесушитель врезан в металлический стояк отопления. Стояк «фонил» из-за пробоя у соседей сверху. Добавили одну перемычку от сушителя к КУП — проблема ушла за час.

🚿 Тёплый пол, металлокаркас и то, что вылезает потом

Электрический тёплый пол в ванной — отдельная тема. Под ним обязательно должна быть металлическая сетка или экран кабеля, и этот экран заводится в систему уравнивания. Без этого при повреждении изоляции весь пол становится под напряжением, а вы стоите на нём босиком в воде.

Металлический профиль под гипсокартоном в санузле тоже правильно подключать к КУП, особенно если по нему проходит проводка. Мало кто это делает, а зря — каркас большой, площадь контакта с человеком приличная.

И главное: всё это монтируется до плитки. Полез штробить готовую ванную ради забытой перемычки — это demontаж кафеля, грязь и лишние деньги. Уравнивание закладывается на этапе черновой сантехники, когда стены голые.

Мелочь ценой в пару тысяч рублей, которая реально спасает жизнь — а её пропускают чаще, чем любой другой узел в доме. Проверьте свою ванную: есть ли за унитазом коробка с жёлто-зелёными проводами. Нет — значит, у вас её просто нет.
